uml类图

quick start

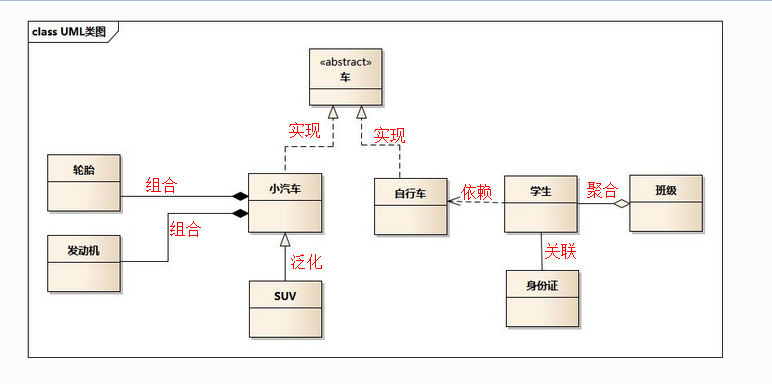

泛化关系(generalization), 代码中表现为继承非抽象类, 图示中表现为三角箭头空心, 实线, 如: a继承自b(箭头从a指向b)
实现关系(realize), 代码中为继承抽象类or接口, 图示中为三角空心箭头, 虚线, 如: a实现b接口or抽象类(箭头从a指向b)
聚合关系(aggregation), 代码中表现为多个a组成的list是b的一个属性, 图示中为菱形空心箭头, 实线, 如: 多个a组成b(箭头从a指向b)
组合关系(composition), 代码表现和聚合关系类似, 图示中为菱形实心箭头, 实线,不同的是聚合是弱依赖, 例如部门和人员, 部门撤了, 人员还存在; 而组合关系是强依赖, 例如公司和部门, 公司倒闭, 部门必然消失, 如: 多个部门组成公司(箭头从部门指向公司)
依赖关系(dependency), 代码中为类方法中的传入参数, 图示中为虚线简单箭头, 如: a中方法传入参数有b(箭头从a指向b); 杜绝双向依赖
关联关系(association), 代码中为成员变量, 图示中为实线
